Подробная информация о продукте:
|
Охлаждая емкость (KW): | 284.1-1639.7KW | Теплоемкость (KW): | 322.7-1677.3KW |
---|---|---|---|
Охлаждая потребляемая мощность (kW): | 93.1-454.8KW | потребляемая мощность топления (kW): | 95.8-464.8KW |
Хладагент: | R407C | тип компрессора: | Semi-закрытый двойной тип винта |
Источник питания: | 380V/3~/50Hz | Модуляция емкости: | stepless модуляция 12.5%~100% |
Высокий свет: | селитебный тепловой насос,промышленные блоки охладителя воды |

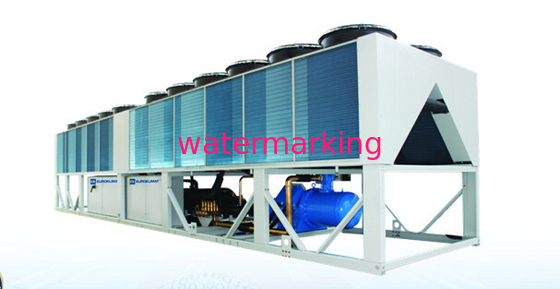

Винт-тип воздух-охлаженные охлаженные блоки (теплового насоса)
Обзор
Наследующ высшее охлаждение на воздухе конструируйте от EK Италии и оборудованный с конструкцией для широкомасштабных воздух-охлаженных блоков, винт-типом воздух-охлаженными охлаженными компрессорами винта блоков (теплового насоса) запатентованными характеристикой двойными и highefficiency сухими испарителями ведущей кромки европейской EKAS. С оптимизированной системной конфигурацией,
блоки этой серии эффективны, энергосберегающий, надежны, легки для поддержания и рентабельный (низкая цена деятельности). Они идеально выборы для центральных систем кондиционирования воздуха гостиниц, пансионов, офисных зданий, школ, больниц и фабрик, etc.
Характеристики
1. Патент-защищенный двойной компрессор винта - высокая эффективность, малошумная
Модуляция Stepless, Двойн-наслоенная раковина, простое возвращение без насоса масла, запатентованная конструкция масла ротора, воздушный фильтр входа.
2. Эффективный теплообменный аппарат с выдающим представлением.
Теплообменный аппарат винт-типа воздух-охлаженных охлаженных блоков EKAS (теплового насоса) аттестованные EU и ASME и отличает запатентованной конструкцией распределения хладоагента. С эффективными internalthreaded медными пробками как жара обменивая средство, теплообменный аппарат значительно увеличивает передачу тепла между водой и хладоагентом, таким образом понижающ цену расхода энергии и деятельности.
■ для того чтобы облегчить приобъектную установку, стандартное соединение трубы для теплообменных аппаратов соединение хомута паза (с пробкой stub). Каждые испаритель и конденсатор оборудованы с отдельно
воздух и вода discharge приборы.
■ цепь масла отличает простой конструкцией (отсутствие насоса масла) которая облегчает возвращение масла для того чтобы исключить риск замораживани-отказа на жаре обменивая трубы.
■ хладоагент только 1/3 из того в общих теплообменных аппаратах, которое исключает риск утечки и делает блок болеесодружественным и надежным.
3. Надежное и точное управление электронным клапаном расширения
Полные серии блоков отличают электронными клапанами расширения для управления оптимального перегревая, принося о высоком представлении блока. С точным управлением дросселя PID электронным клапаном расширения, хладоагент можно хорошо контролировать и воздух выхода от компрессора можно контролировать для предохранения от компрессора.
4. W-форменный теплообменный аппарат Воздух-стороны для более лучшего представления.
W-форменный теплообменный аппарат воздух-стороны отличает конструкцией ведущей кромки - покрынной с волнистыми алюминиевыми ребрами радиатора и врезанной с хорошо-аранжированными безшовными медными пробками с высокомарочным и польностью механически расширением. Даже воздушные потоки после того как анализ CAE исключит взаимодействие между теплообменным аппаратом воздух-стороны и вентилятором, принося о сильно эффективном обмене жары. Катушки теплообменного аппарата соединены к цепи перехлаждения (для охлаждать только блоки) для того чтобы во избежание слишком много испарения жидкостного хладоагента, принося о более высокой охлаждая емкости.
5. Широкий ряд деятельности и длинний срок службы
При раковины сделанные от гальванизированных стальных плит и покрынные с коррозионнозащитной краской электростатическим брызгом, блоки коррозионнозащитны и способный к адаптации к различным harshenvironments.
■ способное к адаптации к широкому напольному диапазону температур: -15°C | 43°C.
■ точное и эффективный размораживать автомобиля и безусловное руководство размораживая (если необходимый), то эффектно расширяют срок службы блоков.
■ жарой обменом сразу с атмосферой, блоки окружающая среда содружественная и загрязнение свободное.
вентилятор Airscrew 6.Patented - высокие воздушные потоки с малошумным
Отличающ конструкцией EK малошумной, вентилятор блока может эффектно предотвратить вортекс воздуха, принося о более высоких воздушных потоках с меньшим шумом.
■ оптимальная curvy конструкция турбинки окаймляет помощь исключая вортекс воздуха, принося о высоком возбудите и
эффективность пока уменьшающ шум.
■ с предохранением от overheat и никаким участвовать в гонке, мотор отличает более длинним сроком службы.
■ мотор отличает сразу передачей эффективного для уменьшения затухания передачи и вибрации.
Вентиляторные двигатели ■ с высоким статическим давлением также доступны для различных применений требуя статического давления
7.Easy установка, простое обслуживание
Сила и вода достаточно для того чтобы получить ход блока. Никакая специальная комната оборудования, стояк водяного охлаждения или другие auxiliaries не необходимы.
Оборудование электропитания ■ построено в блок, исключая потребность для сложной проводки и специального шкафа распределения силы.
■ умная система управления автоматически контролирует и контролирует работу блока, и показывает причины ошибок для того чтобы облегчить обслуживание.
8.Compact структура, легкая установка
■ блок отличает компактной текстурой, интегрированным запуском и система управления, расширенная ручка для общего переключателя, и предохранение от автоматическ-замка после общего переключателя закрыты для более безопасного доступа двери шкафа.
■ весь блок компактно и аккуратно, отличающ грациозно экстерьером и малым томом. Это облегчает перевозку и уменьшает район комнаты оборудования. Меньшие pipelining и проводка все которому во время установки. Поэтому, и цена установки и период значительно уменьшены.
Применения:
Организационные формы бизнеса |
супермаркет, широкомасштабные торговые центры, агентство с исключительными правами, магазины цепи, широкомасштабные сбывания, звезд-расклассифицированные гостиницы, рестораны, бюро путешествий, фармация. |
Финансовохозяйственные организации |
Банкы, передаваемые ценные бумаги, фонды, страховые компании, pawnshops; Бесприбыльная организачии: Радиосвязи, почтамты, больница, школы; |
Общественные места |
подземка, авиапорты, станции, бензоколонки, станции пошлины, bookstores, парки, залы выставки, стадионы, музеи, выставочные центры, агенства билета, рынок HR, центры лотереи; Свойство недвижимости: Квартиры, виллы, офисы, коммерчески здания, модельные комнаты, маклеры свойства; |
Зрелищности |
Театры кино, залы пригодности, загородные клубы, клубы, комнаты массажа, адвокатские сословия, кафа, адвокатские сословия интернета, магазины красотки, поле для гольфа |
Спецификация
Модель | EKAS085 | EKAS095 | EKAS115 | EKAS125 | EKAS140 | EKAS150 | EKAS165 | EKAS180 | ||
Номинальная охлаждая емкость | kW | 284,1 | 328,3 | 388,0 | 410,3 | 473,7 | 509,4 | 557,3 | 601,0 | |
USRT | 80,8 | 93,3 | 110,3 | 116,7 | 134,7 | 144,8 | 158,5 | 170,9 | ||
×104kcal/h | 24,4 | 28,2 | 33,4 | 35,3 | 40,7 | 43,8 | 47,9 | 51,7 | ||
Номинальное capacity* топления | kW | 322,7 | 354,7 | 426,9 | 431,3 | 491,6 | 528,6 | 578,4 | 623,7 | |
USRT | 91,8 | 100,9 | 121,4 | 122,6 | 139,8 | 150,3 | 164,4 | 177,3 | ||
×104kcal/h | 27,8 | 30,5 | 36,7 | 37,1 | 42,3 | 45,5 | 49,7 | 53,6 | ||
Частично емкость спасения жары | kW | 71,0 | 82,1 | 97,0 | 102,6 | 118,4 | 127,3 | 139,3 | 150,2 | |
×104kcal/h | 6,1 | 7,1 | 8,3 | 8,8 | 10,2 | 11,0 | 12,0 | 12,9 | ||
Сила охлаждая компрессора | kW | 93,1 | 101,3 | 123,9 | 128,6 | 146,1 | 157,0 | 171,4 | 182,0 | |
Сила компрессора топления | kW | 95,8 | 104,1 | 124,1 | 135,1 | 153,4 | 164,8 | 179,9 | 189,6 | |
Модуляция емкости | 25% | модуляция 100% stepless | |||||||||
Startup тип | Y-Δ | |||||||||
Электропитание | 380V/3~/50Hz | |||||||||
Хладоагент | Тип | R407C | ||||||||
Qty цепи. | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
Режим управления | Электронный клапан расширения | |||||||||
Компрессор | Тип | Semi-закрытый двойной тип винта | ||||||||
Qty. | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
Смазка | Код | EK02 | ||||||||
Заполняя количество | 13x1 | 13x1 | 13x1 | 13x1 | 19x1 | 19x1 | 23x1 | 23x1 | ||
Вентилятор | Тип | Спиральн осевой вентилятор | ||||||||
Qty. | Нет. | 6 | 8 | 8 | 8 | 10 | 10 | 12 | 12 | |
Емкость | kW | 10,8 | 14,4 | 14,4 | 14,4 | 18,0 | 18,0 | 21,6 | 21,6 | |
Воздушные потоки | ×104m3/h | 12 | 16 | 16 | 16 | 20 | 20 | 24 | 24 | |
Теплообменный аппарат воздуха бортовой | Тип | Ребра | ||||||||
Плотность | часть/дюйм | 16FPI | ||||||||
Теплообменный аппарат воды бортовой | Тип | Сухой тип раковин-пробки | ||||||||
Подача воды для охлаждать | m3/h | 48,9 | 56,5 | 66,7 | 70,6 | 81,5 | 87,6 | 95,9 | 103,4 | |
Падение давления охлажденной воды | kPa | 58 | 62 | 73 | 64 | 66 | 61 | 51 | 56 | |
Подача воды для heating* | m3/h | 55,5 | 61,0 | 73,4 | 74,2 | 84,6 | 90,9 | 99,5 | 107,3 | |
Диаметр трубы | дюйм | 4 | 5 | 5 | 5 | 5 | 8 | 8 | 8 | |
Теплообменный аппарат на жаре сторона спасения |
Тип | Теплообменный аппарат плиты | ||||||||
Подача воды | m3/h | 12,2 | 14,1 | 16,7 | 17,6 | 20,4 | 21,9 | 24,0 | 25,8 | |
Диаметр трубы | дюйм | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
Расклассифицированное течение | A | 185 | 207 | 246 | 254 | 292 | 311 | 344 | 362 | |
Startup течение | A | 250 | 278 | 326 | 338 | 388 | 413 | 455 | 480 | |
Максимальное startup течение | A | 357 | 357 | 478 | 478 | 660 | 660 | 749 | 749 | |
Размеры | Длина | mm | 3200 | 4100 | 4100 | 4100 | 5000 | 5000 | 5900 | 5900 |
Ширина | mm | 2260 | 2260 | 2260 | 2260 | 2260 | 2260 | 2260 | 2260 | |
Высота | mm | 2525 | 2525 | 2525 | 2525 | 2525 | 2525 | 2525 | 2525 | |
Вес одиночного крытого блока | Пересылка охлаждать только блоки | kg | 3865 | 4015 | 4165 | 4765 | 4810 | 4810 | 5380 | 5500 |
Деятельность охлаждать только блоки | kg | 4015 | 4165 | 4315 | 4915 | 4966 | 4966 | 5540 | 5660 | |
Пересылка блоков теплового насоса | kg | 3950 | 4100 | 4250 | 4850 | 4900 | 4900 | 5480 | 5600 | |
Деятельность блоков теплового насоса | kg | 4100 | 4250 | 4400 | 5000 | 5056 | 5056 | 5640 | 5760 | |
Модель | EKAS190 | EKAS200 | EKAS210 | EKAS225 | EKAS235 | EKAS250 | EKAS275 | EKAS300 | ||
Номинальная охлаждая емкость | kW | 636,4 | 683,3 | 728,2 | 797,2 | 819,9 | 820,6 | 919,7 | 1018,7 | |
USRT | 181,0 | 194,3 | 207,1 | 226,7 | 233,1 | 233,3 | 261,5 | 289,7 | ||
×104kcal/h | 54,7 | 58,8 | 62,6 | 68,6 | 70,5 | 70,6 | 79,1 | 87,6 | ||
Номинальное capacity* топления | kW | 660,5 | 709,1 | 749,9 | 813,3 | 838,6 | 862,7 | 959,9 | 1057,2 | |
USRT | 187,8 | 201,6 | 213,2 | 231,2 | 238,4 | 245,3 | 272,9 | 300,6 | ||
×104kcal/h | 56,8 | 61,0 | 64,5 | 69,9 | 72,1 | 74,2 | 82,6 | 90,9 | ||
Частично емкость спасения жары | kW | 159,1 | 170,8 | 182,1 | 199,3 | 205,0 | 205,2 | 229,9 | 254,7 | |
×104kcal/h | 13,7 | 14,7 | 15,7 | 17,1 | 17,6 | 17,6 | 19,8 | 21,9 | ||
Сила охлаждая компрессора | kW | 192,8 | 206,9 | 207,8 | 221,3 | 227,4 | 257,2 | 285,6 | 314,1 | |
Сила компрессора топления | kW | 200,8 | 215,1 | 214,2 | 226,6 | 232,4 | 270,2 | 299,9 | 329,6 | |
Модуляция емкости | 25% | модуляция 100% stepless | stepless модуляция 12.5%~100% | ||||||||
Startup тип | Y-Δ | |||||||||
Электропитание | 380V/3~/50Hz | |||||||||
Хладоагент | Тип | R407C | ||||||||
Qty цепи. | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | ||
Режим управления | Электронный клапан расширения | |||||||||
Компрессор | Тип | Semi-закрытый двойной тип винта | ||||||||
Qty. | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | ||
Смазка | Код | EK02 | ||||||||
Заполняя количество | 23x1 | 23x1 | 23x1 | 23x1 | 23x1 | 13x2 | 19+13 | 19x2 | ||
Вентилятор | Тип | Спиральн осевой вентилятор | ||||||||
Qty. | Нет. | 12 | 14 | 14 | 16 | 16 | 16 | 18 | 20 | |
Емкость | kW | 21,6 | 25,2 | 25,2 | 28,8 | 28,8 | 28,8 | 32,4 | 36,0 | |
Воздушные потоки | ×104m3/h | 24 | 28 | 28 | 32 | 32 | 32 | 36 | 40 | |
Теплообменный аппарат воздуха бортовой | Тип | Ребра | ||||||||
Плотность | часть/дюйм | 16FPI | ||||||||
Теплообменный аппарат воды бортовой | Тип | Сухой тип раковин-пробки | ||||||||
Подача воды для охлаждать | m3/h | 109,5 | 117,5 | 125,3 | 137,1 | 141,0 | 141,2 | 158,2 | 175,2 | |
Падение давления охлажденной воды | kPa | 43 | 51 | 56 | 73 | 44 | 45 | 53 | 64 | |
Подача воды для heating* | m3/h | 113,6 | 122,0 | 129,0 | 139,9 | 144,2 | 148,4 | 165,1 | 181,8 | |
Диаметр трубы | дюйм | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | |
Теплообменный аппарат на жаре сторона спасения |
Тип | Теплообменный аппарат плиты | ||||||||
Подача воды | m3/h | 27,4 | 29,4 | 31,3 | 34,3 | 35,3 | 35,3 | 39,5 | 43,8 | |
Диаметр трубы | дюйм | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
Расклассифицированное течение | A | 381 | 413 | 415 | 446 | 457 | 508 | 565 | 622 | |
Startup течение | A | 505 | 548 | 549 | 590 | 594 | 676 | 751 | 826 | |
Максимальное startup течение | A | 882 | 882 | 882 | 882 | 882 | 732 | 931 | 931 | |
Размеры | Длина | mm | 5900 | 6800 | 6800 | 7700 | 7700 | 8100 | 9000 | 9900 |
Ширина | mm | 2260 | 2260 | 2260 | 2260 | 2260 | 2260 | 2260 | 2260 | |
Высота | mm | 2525 | 2525 | 2525 | 2525 | 2525 | 2525 | 2525 | 2525 | |
Вес одиночного крытого блока | Пересылка охлаждать только блоки | kg | 5520 | 5555 | 5755 | 5805 | 5835 | 9580 | 9675 | 9670 |
Деятельность охлаждать только блоки | kg | 5680 | 5715 | 5935 | 5985 | 6015 | 9880 | 9987 | 9982 | |
Пересылка блоков теплового насоса | kg | 5620 | 5670 | 5870 | 5920 | 5950 | 9750 | 9850 | 9850 | |
Деятельность блоков теплового насоса | kg | 5780 | 5830 | 6050 | 6100 | 6130 | 10050 | 10162 | 10162 | |
Модель | EKAS330 | EKAS360 | EKAS380 | EKAS400 | EKAS420 | EKAS445 | EKAS470 | |||
Номинальная охлаждая емкость | kW | 1110,3 | 1201,9 | 1284,3 | 1366,6 | 1456,4 | 1548,1 | 1639,7 | ||
USRT | 315,7 | 341,7 | 365,2 | 388,6 | 414,1 | 440,2 | 466,2 | |||
×104kcal/h | 95,5 | 103,4 | 110,4 | 117,5 | 125,3 | 133,1 | 141,0 | |||
Номинальное capacity* топления | kW | 1152,2 | 1247,3 | 1332,7 | 1418,2 | 1499,8 | 1588,5 | 1677,3 | ||
USRT | 327,6 | 354,6 | 378,9 | 403,2 | 426,4 | 451,7 | 476,9 | |||
×104kcal/h | 99,1 | 107,3 | 114,6 | 122,0 | 129,0 | 136,6 | 144,2 | |||
Частично емкость спасения жары | kW | 277,6 | 300,5 | 321,1 | 341,6 | 364,1 | 387,0 | 409,9 | ||
×104kcal/h | 23,9 | 25,8 | 27,6 | 29,4 | 31,3 | 33,3 | 35,3 | |||
Сила охлаждая компрессора | kW | 339,0 | 364,0 | 388,9 | 413,8 | 415,6 | 435,2 | 454,8 | ||
Сила компрессора топления | kW | 354,4 | 379,2 | 404,7 | 430,3 | 428,4 | 446,6 | 464,9 | ||
Модуляция емкости | stepless модуляция 12.5%~100% | |||||||||
Startup тип | Y-Δ | |||||||||
Электропитание | 380V/3~/50Hz | |||||||||
Хладоагент | Тип | R407C | ||||||||
Qty цепи. | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||
Режим управления | Электронный клапан расширения | |||||||||
Компрессор | Тип | Semi-закрытый двойной тип винта | ||||||||
Qty. | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||
Смазка | Код | EK02 | ||||||||
Заполняя количество | 23x2 | 23x2 | 23x2 | 23x2 | 23x2 | 23x2 | 23x2 | |||
Вентилятор | Тип | Спиральн осевой вентилятор | ||||||||
Qty. | Нет. | 22 | 24 | 26 | 28 | 28 | 30 | 32 | ||
Емкость | kW | 39,6 | 43,2 | 46,8 | 50,4 | 50,4 | 54,0 | 57,6 | ||
Воздушные потоки | ×104m3/h | 44 | 48 | 52 | 56 | 56 | 60 | 64 | ||
Теплообменный аппарат воздуха бортовой | Тип | Ребра | ||||||||
Плотность | часть/дюйм | 16FPI | ||||||||
Теплообменный аппарат воды бортовой | Тип | Сухой тип раковин-пробки | ||||||||
Подача воды для охлаждать | m3/h | 191,0 | 206,7 | 220,9 | 235,1 | 250,5 | 266,3 | 282,0 | ||
Падение давления охлажденной воды | kPa | 47 | 54 | 64 | 75 | 84 | 48 | 54 | ||
Подача воды для heating* | m3/h | 198,2 | 214,5 | 229,2 | 243,9 | 258,0 | 273,2 | 288,5 | ||
Диаметр трубы | дюйм | 8 | 8 | 8 | 8 | 8 | 8 | 8 | ||
Теплообменный аппарат на жаре сторона спасения |
Тип | Теплообменный аппарат плиты | ||||||||
Подача воды | m3/h | 47,7 | 51,7 | 55,2 | 58,8 | 62,6 | 66,6 | 70,5 | ||
Диаметр трубы | дюйм | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||
Расклассифицированное течение | A | 673 | 724 | 775 | 826 | 829 | 871 | 913 | ||
Startup течение | A | 893 | 960 | 1028 | 1096 | 1098 | 1153 | 1188 | ||
Максимальное startup течение | A | 1063 | 1063 | 1215 | 1239 | 1241 | 1241 | 1275 | ||
Размеры | Длина | mm | 10800 | 11700 | 12600 | 13500 | 13500 | 14400 | 15300 | |
Ширина | mm | 2260 | 2260 | 2260 | 2260 | 2260 | 2260 | 2260 | ||
Высота | mm | 2525 | 2525 | 2525 | 2525 | 2525 | 2525 | 2525 | ||
Вес одиночного крытого блока | Пересылка охлаждать только блоки | kg | 10820 | 11060 | 11075 | 11160 | 11560 | 11660 | 11720 | |
Деятельность охлаждать только блоки | kg | 11140 | 11380 | 11395 | 11480 | 11920 | 12020 | 12080 | ||
Пересылка блоков теплового насоса | kg | 11010 | 11250 | 11290 | 11390 | 11790 | 11890 | 11950 | ||
Деятельность блоков теплового насоса | kg | 11330 | 11570 | 11610 | 11710 | 12150 | 12250 | 12310 |
Контактное лицо: cschen
Телефон: +86 1987546789
Факс: 86-10-23898923-33
